概述

該產品與并聯電容器相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，應用于電力系統、電力化 鐵道、冶金、石化等較高防火要求.電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。

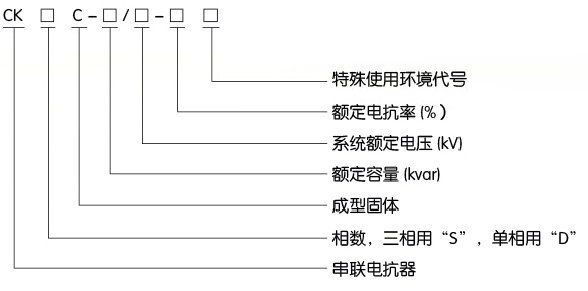

型號及其含義

結構特點

°鐵芯采用優質進口硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以保證氣隙在長期運行下而不發生變化。

°鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防潮防塵性能。

°為環氧澆注型，線圏內外敷設環氧玻璃網格布作增強，采用F級環氧澆注體系在真空狀態下進行澆注.該線圏不但絕緣性能好，而 且機械強度高，能耐受大電流｝中擊和冷熱沖擊而不幵裂。

°環氧澆注線圏不吸水、局部放電量低，可在惡劣環境條件下安全運行。

°線圏上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

環境條件

°海拔高度不超過1000米。

°運行環境溫度-25°(：~+45丁，相對濕度不超過90%。

°周?chē)鸁o(wú)有害氣體，無易燃易爆物品。

°周?chē)h(huán)境應有良好的通風條件。

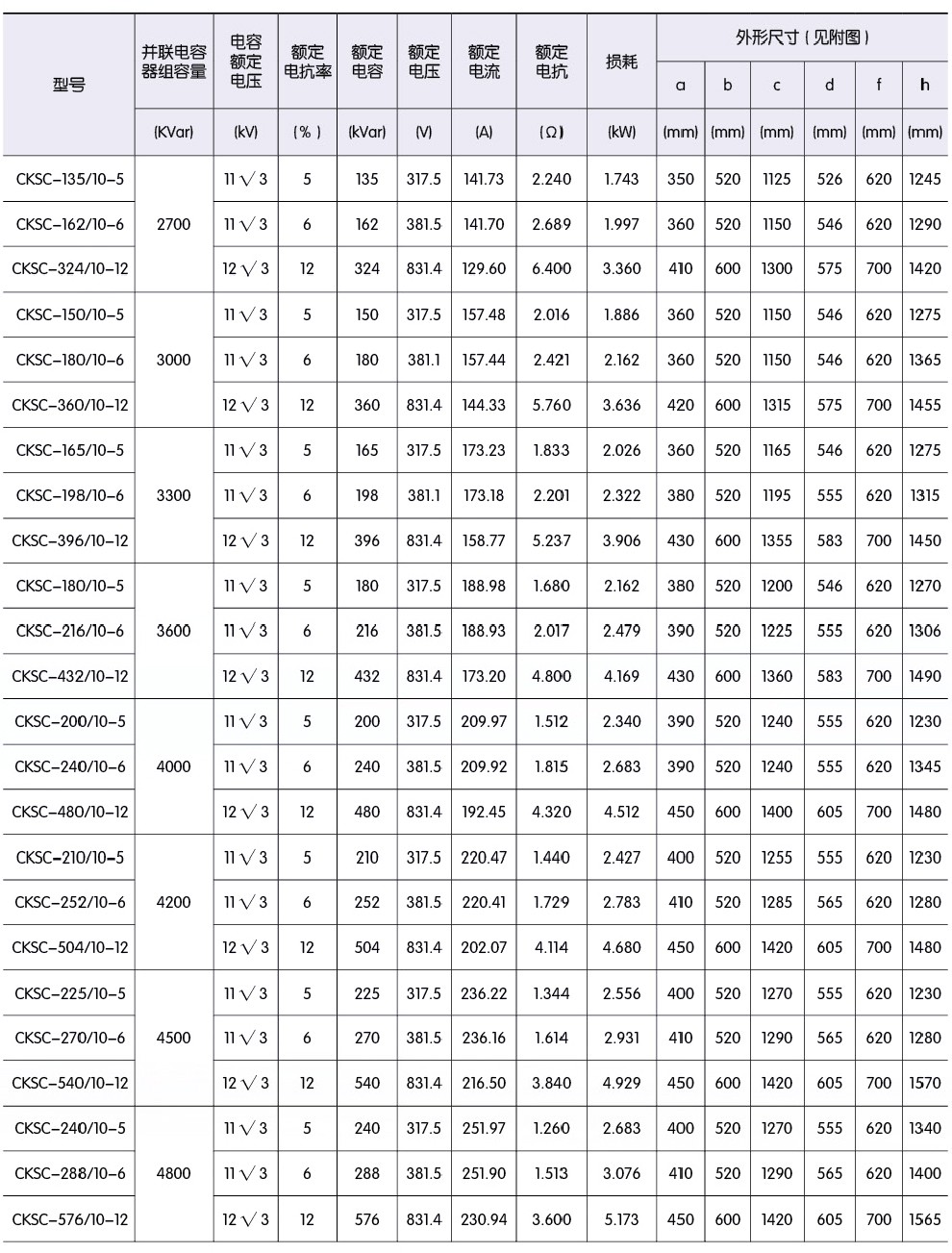

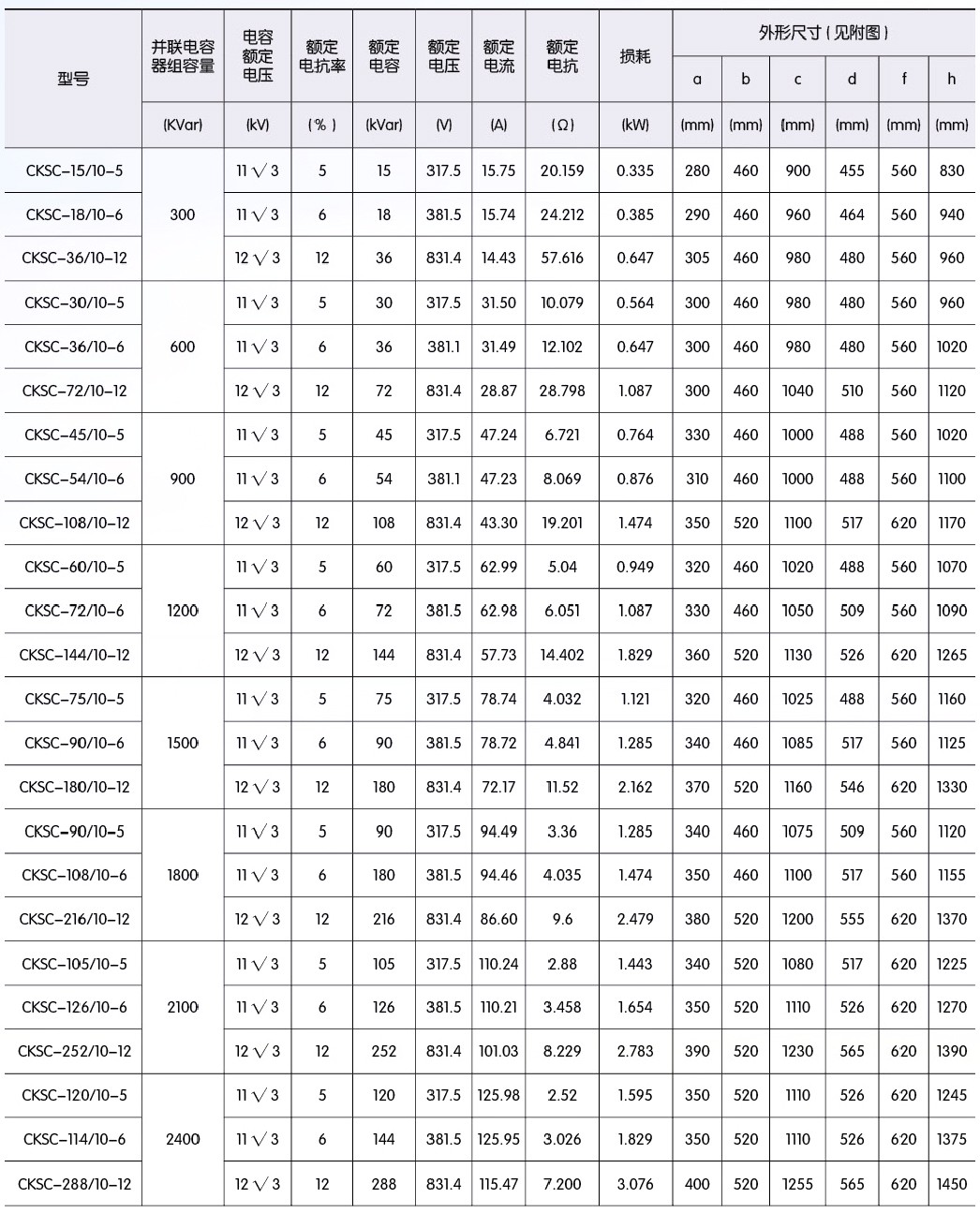

性能參數

1、 干式電抗器比傳統由浸式電抗器、空心電抗器的體積要小，具有重量輕，占空間小、結構簡單、安裝方便等特點。

2、 耐濕等級達到F級(155T);正常運行時，干式鐵芯電抗器的鐵芯和線圈溫升均不超過90K。

3、 干式鐵芯電抗器能在1.35倍額定電流下長期運行。

4、 干式鐵芯電抗器的噪聲不大于國家標準。

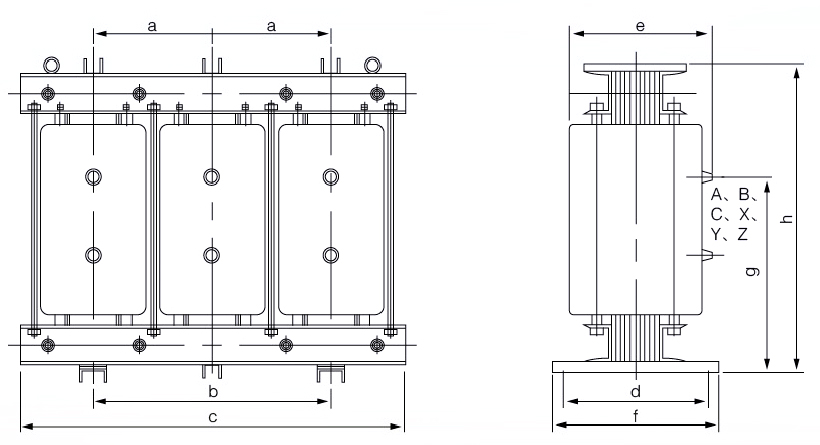

產品外形圖
