概述
GY8CZ-(C)-32型智能電容控制器是與RPC7C系列集成式電容配套使用的專用控制器，幵機后它會自動將整個網絡內的集成式電容器參 數進行登記編排優化,使它們成為有機整體，用戶無需設置田可參數即可正常工作。實時検測電網參數并根據控制參數的要求，自動通過通訊 命令控制集成式電容的投切，使電網的功率因數實時穩定在用戶指定的范圍，減小線損，提高變壓器的輸出容量，改善供電質量。
功能特點
?以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數。
?功率因數測量精度高，顯示范圍寬；目標功率因數調節范圍寬。
?最多可控制32個回路集成式電容。
?快捷功能鍵盤，人機界面友好操作方便；控制參數全數字直觀可調使用方便。
?具有自動運行與手動運行和遠程控制3種工作方式。
?共補分補投切指示用不同種顏色做區分。
?總CT自動識別功能。
?各種報警LED指示；具有過電壓、欠電壓、筒變率超標、電壓相序、電流相位、零序電壓超標等保護功能。
?電流信號輸入阻抗低W 0.01歐姆。
?具有掉電保護功能控制參數停電不丟失。
?具有RS485通訊接口；同時具備MODBUS-RTU與DL/T 645-2007兩種通訊規約，方便與集中器或上位機通訊；
?免費提供上位機遠程控制軟件。
技術參數
電源電壓 | 380V(Ua-Uc) ± 20% | 信號電壓 | AC 50V-275VI 相電壓) |
信號瀕 | AC 0-5.5A | 工作頻率 | 45-65HZ |
欠壓門限 | 176V | 防護等級 | 夕卜売IP30 |
最小工作電流（靈敏度） | 50mA | ||
RS485負載強度 | 32個 | ||
整機能量消耗 | <6VA | ||
安裝方式 | 嵌入式安裝倒齒附件螺絲固定 | ||
連接方式 | 可拔插接線端子螺絲固定 | ||
外形尺寸 | 長(120mm) x 寬(120mm) x 深(87mm) | ||
安裝尺寸 | 實物尺寸112mm x 112mm,幵孔尺寸113mm x 113mm | ||
產品選型
RPC8CZ-32 | 投切控制，但無RS485接口，不可與上位機通訊 |
RPC8CZ-C-32 | 投切控制，并有RS485接口,可與上位機通訊，可遠程控制投切 |
配電監測型存儲數據內容
注：RPC8系列智能電容均自帶控制功能，也可以外配控制器或顯示器。
如ZH-01, ZH-02接線圖所示。
智能電容型號 | 可選配控制器型號 | 可選配控制器型號 | 接線圖 |
GY8CS GY8CF GY8KS GY8KF | GY8CV | 顯示器：可顯示功率因數，電壓，電流及投切狀態 | ZH-03 |
GY8CZ | 控制器：共補、分補或混合補償控制并顯示 | ZH-04 | |
GY3CZC-BT | 液晶控制器：共補、分補或混合補償控制并顯示 | ZH-04 | |
GY3CZC-BCPT | 液晶控制器：三相共補控制并顯示 | ZH-04 | |
GY8CS | GY8CV | 液晶控制器：具有通訊功能,配電監測系統 | ZH-03 |
GY8KS | GY1CZC-BT | 顯示器：可顯示功率因數，電壓，電流及投切狀態 | ZH-05 |
注：獨立機：單機獨立運行,獨立采樣電源信號并控制本機投切
多機聯機：由一臺GY8C集成式電容為主機，采樣電源信號并控制所有電容投切
外接控制：由外接控制器為主機,采樣電源信號并控制所有電容的投切
可組補償模式-共補：可組成三相共補的補償模式 可組補償模式-分補：可組成三相分補的補償模式
可組補償模式-混補：可組成三相混合補償?shù)难a償模式 智能電容控制器：包括智能電容控制器、智能電容配電監測儀

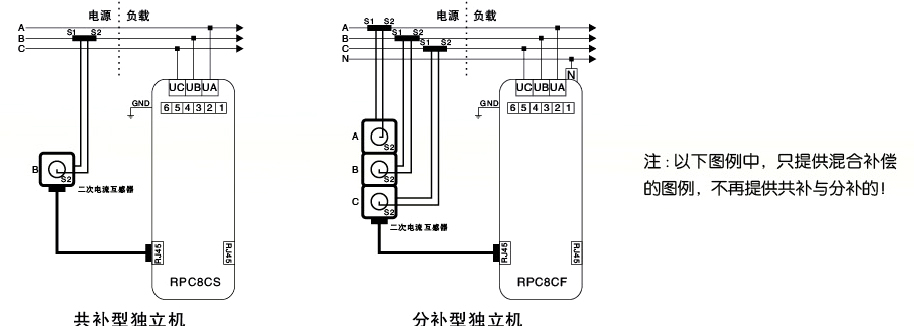

接線圖-GY8C ( GY8K )系列單機-ZH-01

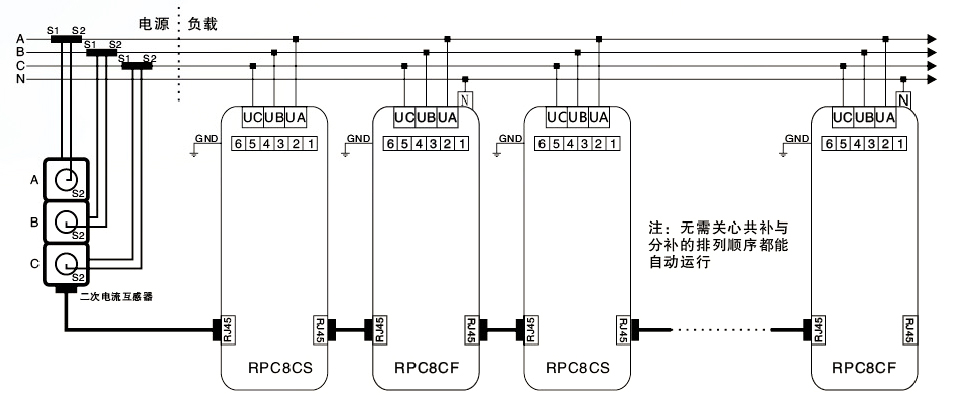

接線圖-GY8C ( GY8K )系列單機-ZH-02

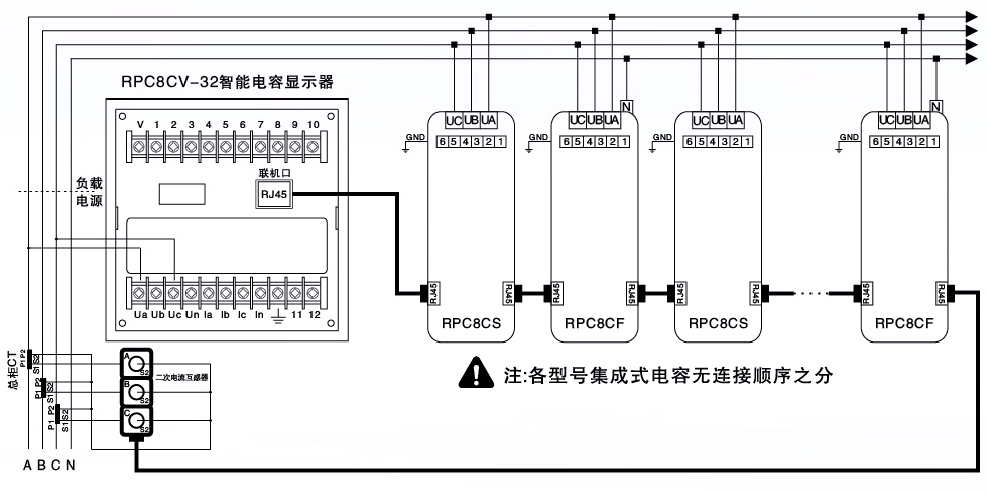

接線圖-GY8C ( GY8K )系列多機+智能電容顯示器-ZH-03

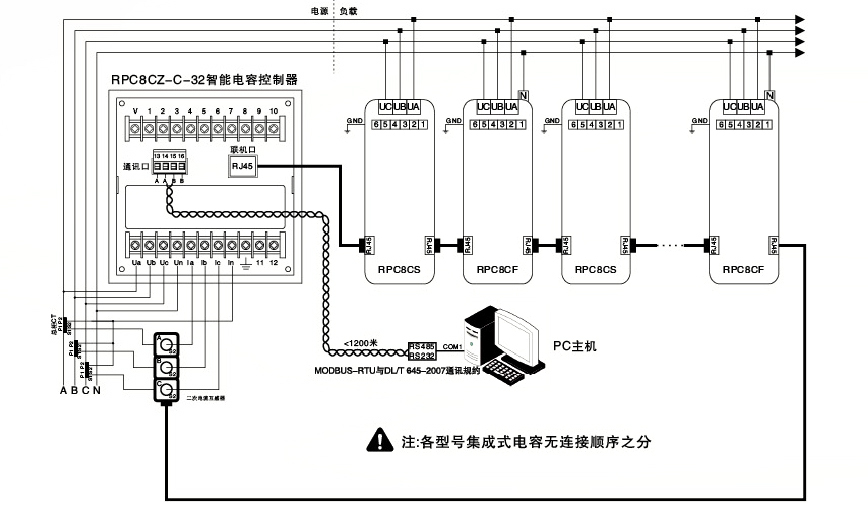

接線圖-GY8C ( GY8K )系列多機+智能電容控制器-ZH-04
注：
本組合方案中，必須接二次電流互感器，否則GY8C系列集成式電容無法正常運行! 本組合方案中的所有組件都有控制功能，所以可靠性為最高的，
任意一組件損壞退出系統，整個系統都能重新組網正常運行！
此圖中的控制器可換成GY3CZC系控制器或GY3CZC-BCPT配電監測計量終端。

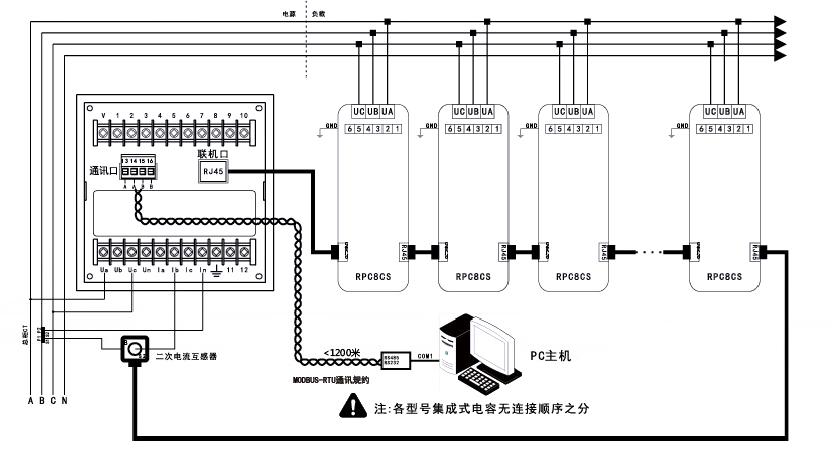

接線圖-GY8CS ( GY8KS )系列多機+智能電容控制器-ZH-05
注:本組合方案中，必須接二次電流互感器，否則RPC8C系列集成式電容無法正常運行!
組裝附件
通訊線纜
GY-ACC-ZNCN-xxx型智能電容通訊線纜：通過本公司特制的網絡通訊線，各臺集成式電容將共享由電流互感器輸出的二次電流信號, 并借此完成彼此之間的網絡命令交互功能。
連接對象：二次電流互感器，集成式電容，夕卜接控制器，夕卜接配電監測儀，外接顯示器。
型號 | 總長度 | 一般用途 |
020 | 20cm | 用于兩臺相鄰等高的產品間的連接 |
025 | 25cm | 用于兩臺相鄰不等高的產品間的連接 |
100 | 100cm | 用于上下二層產品間的連接或產品與二次電流互感器間的連接 |
250 | 250cm | 用于主副柜的產品間的連接或產品與外接設備間的連接 |
接線端子
GY-ACC-ZNPT-xx型智能電容接線端子為銅管鼻冷壓端子，用于電源線的連接使用。
型號 | 總?cè)萘?KVar)—數量(只) | 說明 | |||
共補N 30 | 共補＜30 | 分補＞10 | 分補W 10 | ||
GY-ACC-ZNPT-16 | 3 | 3 | 接16mm2導線接頭 | ||
GY-ACC-ZNPT-10 | 3 | 3 | 接10mm2導線接頭 | ||
二次電流互感器
GY-ACC-ZNCT-1型智能電容二次電流互感器，用于具有全共補補償系統的電流信號取樣。
GY-ACC-ZNCT-3型智能電容二次電流互感器，用于具有分相補償系統的電流信號取樣。
