概述

隨著無功補償技術的發展，對于三相不平衡負載，可采用三相分別投切電容器的方式，分相補償無功功率。這樣是補償精度更高, 節點效果更佳。為此，分相補償并聯電容器，其外殼沒有中性點引出接線端子，可方便地實現電容器的分相投切。

該產品的主要特點，技術指標、使用條件、外形及安裝尺寸均參見本公司BSMJ系列自愈式低并聯電容器的相應條件和參數。

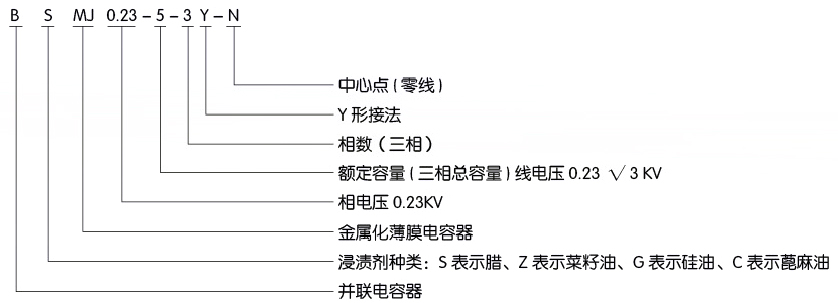

型號及其含義

結構及接法

1、 三個單相電容器，接成Y-接中性點引出(標注N端子)，即構成三個單相共體電容器。使用時，AN、BN、CN各為獨立單元。

2、 各獨立單元各自接有放電電阻。

3、 任意獨立單元的損壞都接有過壓回升隔離裝置可以可靠斷幵。

注：分相補償當然也可以用三個單相獨立單元的電容器。此節三個單相共體電器具有：占用體積小，使用方便的特點，深得用戶青睞。

技術參數

注：其它特殊規格型號產品根據用戶要求供貨。

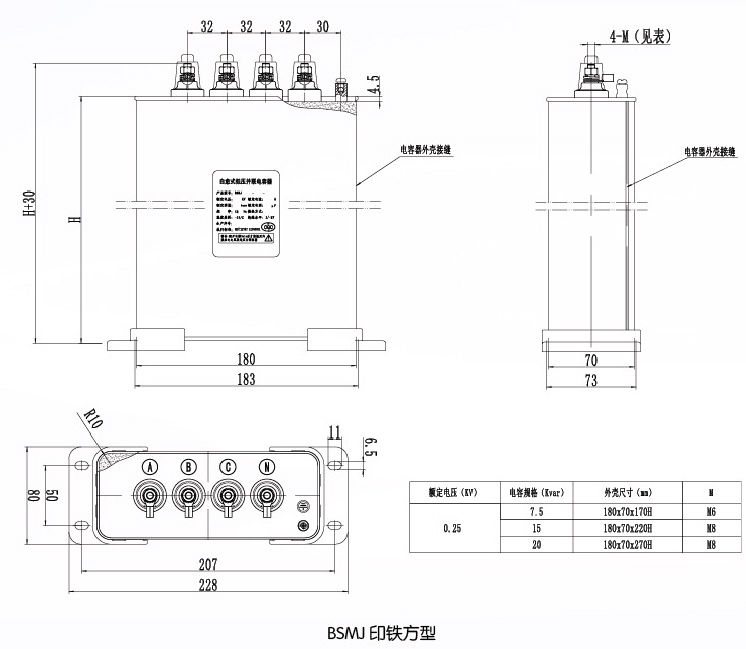

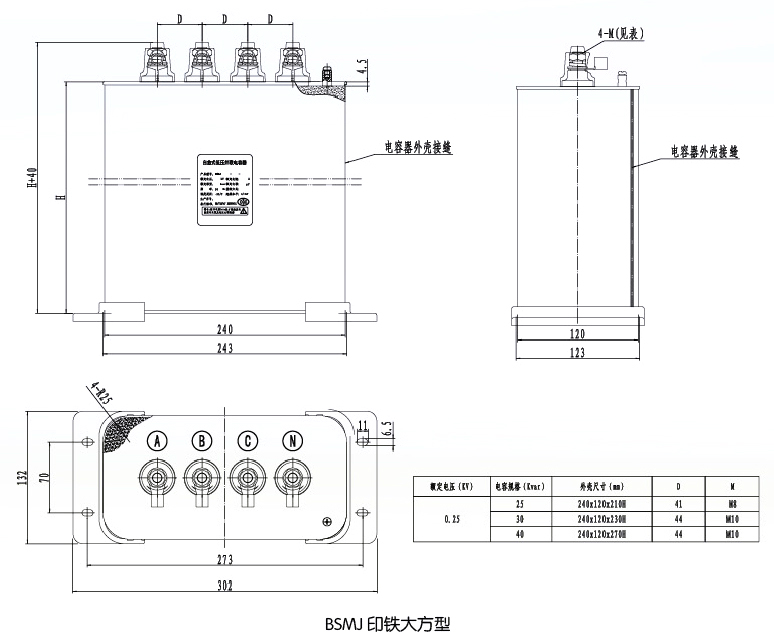

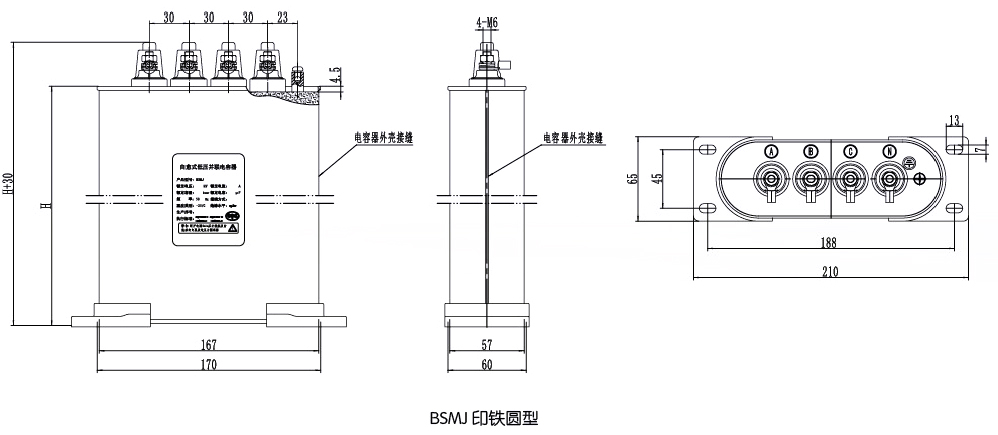

外形尺寸
